經典案例：某銀行500KW靜音型柴油發電機組實施方案

發布時間：2016-12-06 10:08:38 作者：申文飛分享到：

自從華全電力主推發電機組，并斥巨資打造了云平臺之后，華全銷售總監帶領銷售團隊攻城拔寨，不斷逐步擴大了在銀行業的銷售份額。無論是國有銀行還是城市商業行，無論是分行還是支行，華全電力均有所涉及，積累了豐富的項目經驗，深入理解和把握了銀行業的用電需求。根據我國法律，銀行分為中央銀行（簡稱央行，中華人民共和國的央行是中國人民銀行，簡稱人行），商業銀行（含農村信用合作社和城市信用合作社），政策性銀行（中國農業發展銀行，開發銀行，中國進出口銀行）。我國幅員遼闊，各家銀行近年來跑馬圈地，逐步擴大網點布局。隨著網點數目的增加和業務的增長，銀行的應急電源保障要求越來越高，并具備一些差異性。本文將以一個參考案例分享給銀行業的從業者們，讓金融精英在選購發電機組時有所參考。下面看看某銀行分行的500KW靜音型柴油發電機組實施方案是怎么操作的。
一、某銀行分行大樓目前備用電源情況
該分行位于華東某省省會，分行大樓具備一臺500KW的柴油發電機組作為備用電源，位于地下室負一層柴油發電機房內。主要作為園區保安電源：為消防和應急照明使用。
二、該分行大樓用電分布情況

該分行大樓設置有IDC機房、業務大廳、辦公設備和中央空調。據設計院統計大樓總體用電負荷在2200KW。其中重要用電分布在IDC機房和業務大廳：IDC機房的UPS、精密空調；業務大廳的照明設備、監控設備和柜臺為重要負載。IDC機房設置4臺120KVAUPS和7臺33KVA精密空調；業務大廳照明設備150KW，監控設備30KVA，柜臺用電有樓層配電箱提供約為50KW。
三、備用電源實施方案
根據IDC機房用電和業務大廳用電需求，采用兩臺500KW的柴油發電機組并機使用。柴油發電機組并機輸出后只針對IDC機房設備和業務大廳供電。
1、機組擺放：
由于地下室沒有房間放置柴油發電機組，由此采用靜音型柴油發電機組。使用此種發電機組不用修建柴油發電機房。靜音型柴油發電機組放置于地下室停車場內，單臺機組占用 1個停車位置，兩臺機組共占用2個停車位。靜音型柴油發電機組并機柜放置于靜音型柴油發電機組旁，并機柜采用橋架母聯，橋架直接接入配電房與市電切換。
2、柴油發電機組降噪：
靜音型柴油發電機組外側采用防雨靜音罩對發電機組噪音進行處理，保證發電機組噪音在1米處小于70分貝。
3、柴油發電機組油箱：
靜音型柴油發電機組使用底座式儲油箱，容量為700升，保證單臺機組8小時用油。

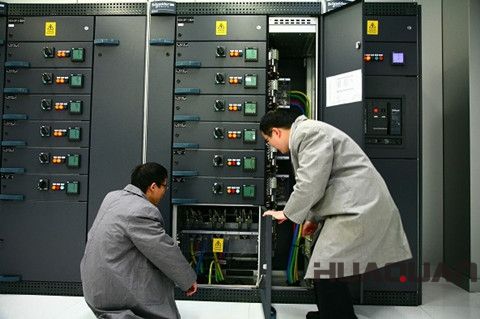

4、并機控制柜：

使用兩臺并機控制柜分別放置于靜音型柴油發電機組旁，柴油發電機組采用下出現方式，并機柜采用下進上出方式。
5、切換開關柜：
由于柴油發電機組針對營業用電和IDC機房用電，為保護負載以及市電、發電之間切換的有效性，備用電源與市電之間采用末端切換方式，即在營業用電配電柜和IDC機房配電柜旁設置切換開關柜。
6、電力電纜及橋架：
備用電源與負載之間由于采用末端切換方式，發電機組并機輸出后必須新增電力電纜分別至營業用電配電柜和IDC機房配電柜。電力電纜通過強電井道直接與負載端切換開關柜連接。
7、排煙管道及保溫：
由于柴油發電機組位于地下室負一層，排煙不能直接排到地下室內。所以采用與原地下室柴油發電機組的排煙井道排煙。排煙管道裸露部分由保溫材料包裹，防止人員燙傷。
四、備用電源配電系統設置
由于樓層電壓為380V，市電與發電之間采用末端切換的方式。即在樓層處設置自動切換開關柜，發電出線側設置饋線柜，柴油發電機組并機后直接向樓層切換開關柜供電。柴油發電機組市電信號采樣建立在樓層配電柜內，提高市電采樣的有效性。
綜上所述，備用電源回路建立兩臺并機柜，一臺饋線柜（柜內建立5條饋線回路：8樓機房一路，3樓UPS一路，低壓配電室一路，兩路作為備用），目前建立三個切換開關柜，分別位于8樓機房，低壓配電室和三樓監控。

銀行采購人員需重點關注發電機組的耐用性能，華全電力建議選擇康明斯、沃爾沃或者玉柴等中發電機組。此外，銀行應注重發電機組的靜音性能、并機和機房設計等方面。華全發電機組除了在耐用性和靜音性方面具有優勢，還配備了云平臺具備遠程控制性能，可讓用戶全天候地監控柴油發電機的啟動停機，油量、油壓、電流、電壓等狀況。銀行專用發電機組，華全榮耀打造。
